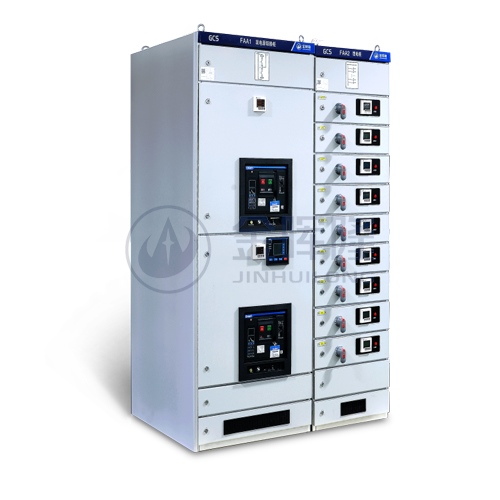

低壓抽出式開關柜GCS

產品描述：

GCS型低壓抽出式開關柜（簡稱 GCS開關柜）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜，目前已被電力用戶廣泛選用。
技術參數：

序號

項目

單位

參數

1

主回路額定電壓

V

AC：380(400)、（660）

2

輔助回路額定電壓

V

AC：220、380（400）
 DC：110、220

3

額定頻率

Hz

50/60

4

額定絕緣電壓

V

660(1000)

5

額定電流(A)

水平母線

A

≤4000

垂直母線(MCC)

1000

6

主母線短時耐受電流（1s）

kA

50、80（有效值）

7

主母線額定峰值耐受電流（0.1s）

kA

105、176（最大值）

8

1min工頻試驗電壓

主回路

V

2500

9

輔助回路

1760

10

主母線

三相四線制

—

A-B-C-PEN

三相五線制

—

A-B-C-PE-N

11

外形尺寸


柜深

柜寬400


800、1000

柜寬600

800、1000

柜寬800

mm

600、800、1000

柜寬1000


600、800、1000

柜高



2200

技術特點與優勢：

1. 各功能單元之間、隔室之間的分隔清晰、安全可靠。

2. 熱穩定性好，能承受80/176kA短路電流的沖擊。

3. 抽屜單元有足夠數量的二次接插件，可滿足計算機接口和自控回路對接點數量的要求。

4. 開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。

5. 抽屜面板具有分、合、試驗、抽出等位置的明顯標志。

6. 抽屜單元設有機械聯鎖裝置。

7. 抽屜單元為主體，同時具有抽出式和固定性，可以混合組合，任意使用。
